EGO_XA7
分類:XUP/EGO

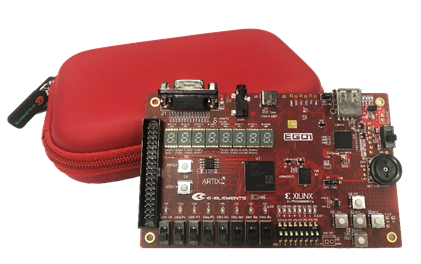

EGO-XA7 是由一元素科技自行開發設計,特別設計的口袋式FPGA數位類比混合實驗平台,提供多種類型的教學實驗,讓學生更能貼近實際操作,同時也是支持貫穿式教學的重要基礎。
•一元素自有Vivado基礎付費課程
-Vivado Design Flow、Synthesizing a RTL Design、Implementing the Design、……….
•Vivado上手教程 中文版
-Vivado設計流程、Vivado IP Integrator設計環境、Vivado硬體邏輯除錯
•配套教材課程 中文版
-流水燈、搶答器、VGA圖像顯示、………..
•配套教材課程整合 中文版
-運用周邊I/O控制顯示VGA的圖像、運用藍芽控制LED與7段顯示器
- 系統主晶片Xilinx Artix-7 XC7A35T-1CSG324C: 主要配置QSPI Flash 次要配置Cascaded JTAG
- Memory: 8Mb SRAM 128Mb SPI Flash
- Interfaces:
JTAG Programming
- USB-JTAG Programming
- JTAG Programming Cable Connector
- Reset Push buttons: RESET reset button PROG reset button
- Status LEDs: Power good FPGA DONE FLASH Boot up
- User I/O: 5 Push Buttons 8 Switches 8 DIPs 16 LEDs 8 Seven-segment display
- Clock: 100MHz
- VGA output Audio Jack output
