EGO_XZ7

EGO-XZ7

分類：XUP/EGO

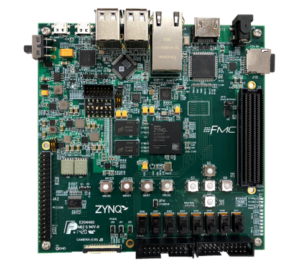

EGO-XZ7是由一元素科技特別設計搭載Xilinx Zynq™ -7000 All Programmable系統晶片的低成本開發板，提供多種類型的系統進行設計，應用包括影像處理，馬達控制，嵌入式處理等。同時，一元素科技結合過往的教學經驗，針對EGO-XZ7設計了一套教學課程，除了基礎課程外，更增添了進階實驗課程等創新課程。

★ 一元素自有Embedded基礎付費課程

-Introduction to Embedded System Design using Zynq、Zynq Architecture、Extending the Embedded System into Programmable Logic、…………..

★ Vivado實作範例 中文版

-Vivado設計流程、合成RTL設計、實現一個設計、Xilinx約束條件設計、硬體偵測

★ Embedded實作範例 中文版

-運用Vivado建立嵌入式系統、在系統中加入自訂IP、編寫基本軟體應用程式、建立LWIP Echo Sever、Using DMA、…

  • 系統主晶片Xilinx® Zynq-7000 AP SoC XC7Z020-1CLG484： 主要配置QSPI Flash 次要配置Cascaded JTAG或SD card
  • Memory: 1GB DDR3(256M x 32bit) 256Mb QSPI Flash
  • Interfaces: JTAG Programming
    • USB-JTAG Programming
    • JTAG Programming Cable Connector
    10/100/1G Ethernet USB-OTG 集成USB-HUB（USB x 4） micro SD Card Slot USB-to-UART and JTAG bridge One LPC FMC Connectors One XADC Header One GPIO Header(7 PS, 7 PL)
  • AP SoC PS Reset Push buttons： SRST_B PS reset button POR_B PS reset button
  • Status LEDs： Power good FPGA DONE FPGA PS_MIO
  • User I/O： 7 Push Buttons (2 PS, 5 PL) 8 Switches (PL) 8 LEDs (PL) 2 Seven-segment display
  • Clock： 33.33MHz(PS) 100MHz(PL)
  • HDMI output
  • Raspberry Pi的GPIO介面
  • Raspberry Pi相機鏡頭的CSI介面
